Liebe Wing Helper Gemeinde,
Version 1.4.0 macht gute Fortschritte - wenn alles nach Plan geht, wird die erste öffentliche Betaversion noch heuer fertig sein!
In diesem Artikel möchten wir Ihnen einen kleinen Einblick in die wichtigsten bereits implementierten neuen Funktionalitäten und Verbesserungen präsentieren, sowie eine detaillierte Auflistung der noch geplanten weiteren Änderungen aufzeigen. Bitte beachtet, dass die hier präsentierten Funktionen noch nicht in der aktuell gültigen 1.3.1 Version zu finden sind! Die Lizenz für 1.3.1 wird natürlich auch für 1.4.0 gültig bleiben (die Lizenz deckt alle 1.x Versionen ab).
1. Profilstrak über mehrere Flügelabschnitte hinweg

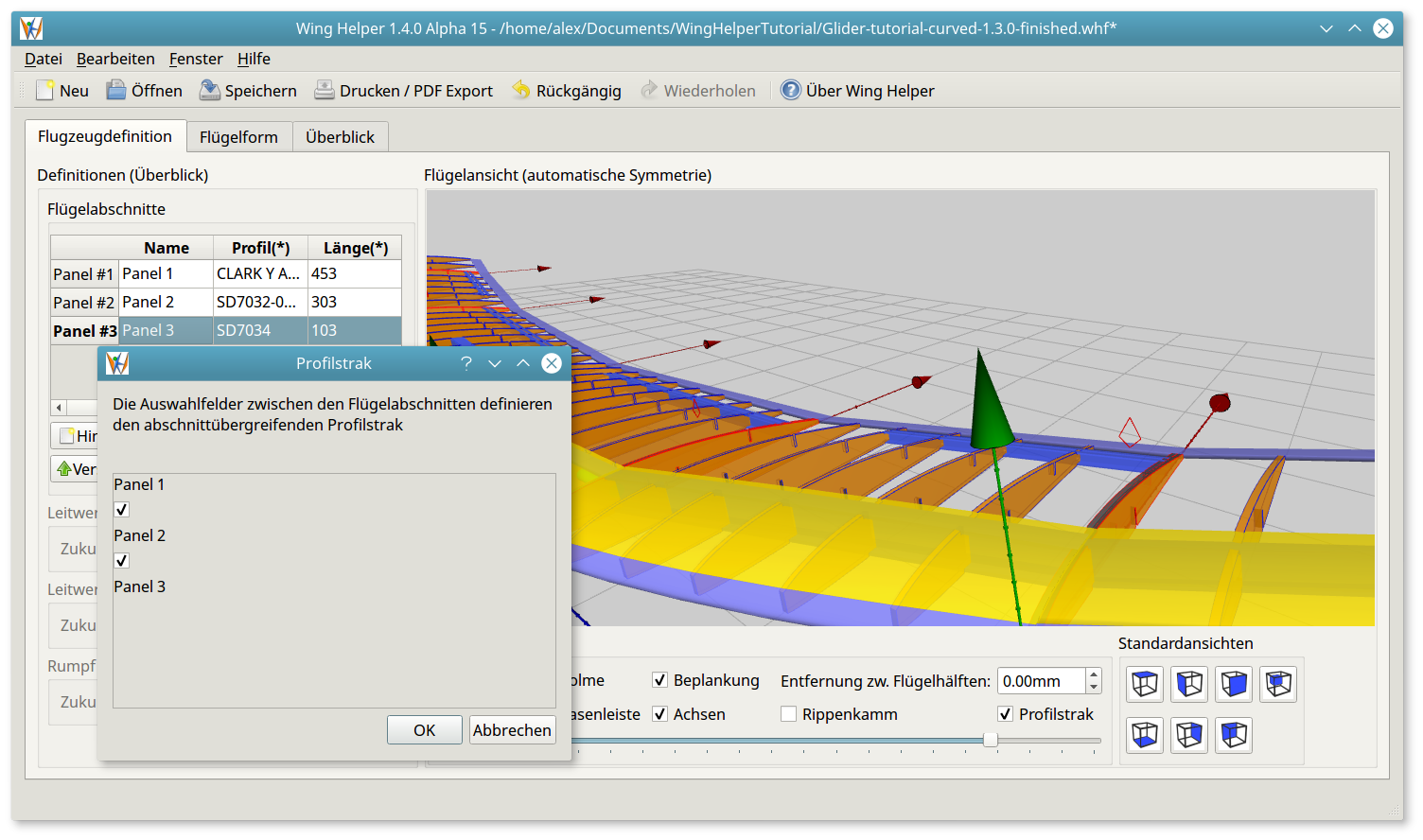

In bisherigen Versionen konnte man den Profilstrak nur innerhalb eines Flügelabschnitts definieren. Ab Version 1.4.0 wird es möglich sein, den Profilstrak über mehrere Flügelabschnitte hinweg zu definieren. Wenn der Strak zwischen zwei Flügelabschnitten definiert ist, wird dies im Hauptansichtsfenster auch entsprechend angezeigt:
2. Erleichterungslöcher

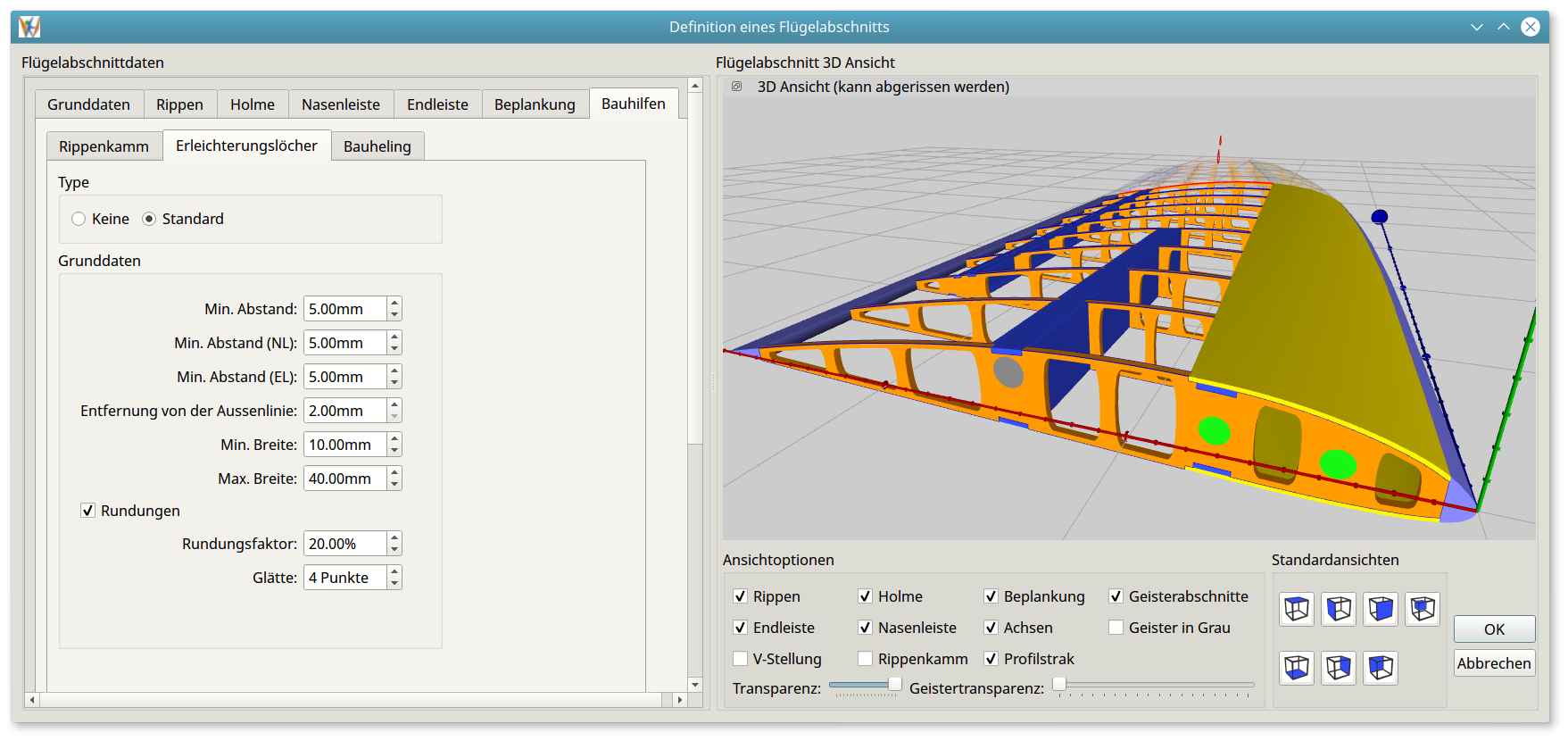

Wenn es darum geht, den Flügel möglichst leicht zu machen, zählt jedes Gramm! Daher haben wir in der Version 1.4.0 die Unterstützung für automatisch platzierte "Erleichterungslöcher" implementiert. Das genaue Aussehen der Löcher lässt sich mit Hilfe der zahlreichen Parameter beeinflussen, die Ihnen zur Verfügung stehen:
3. Profildesigner

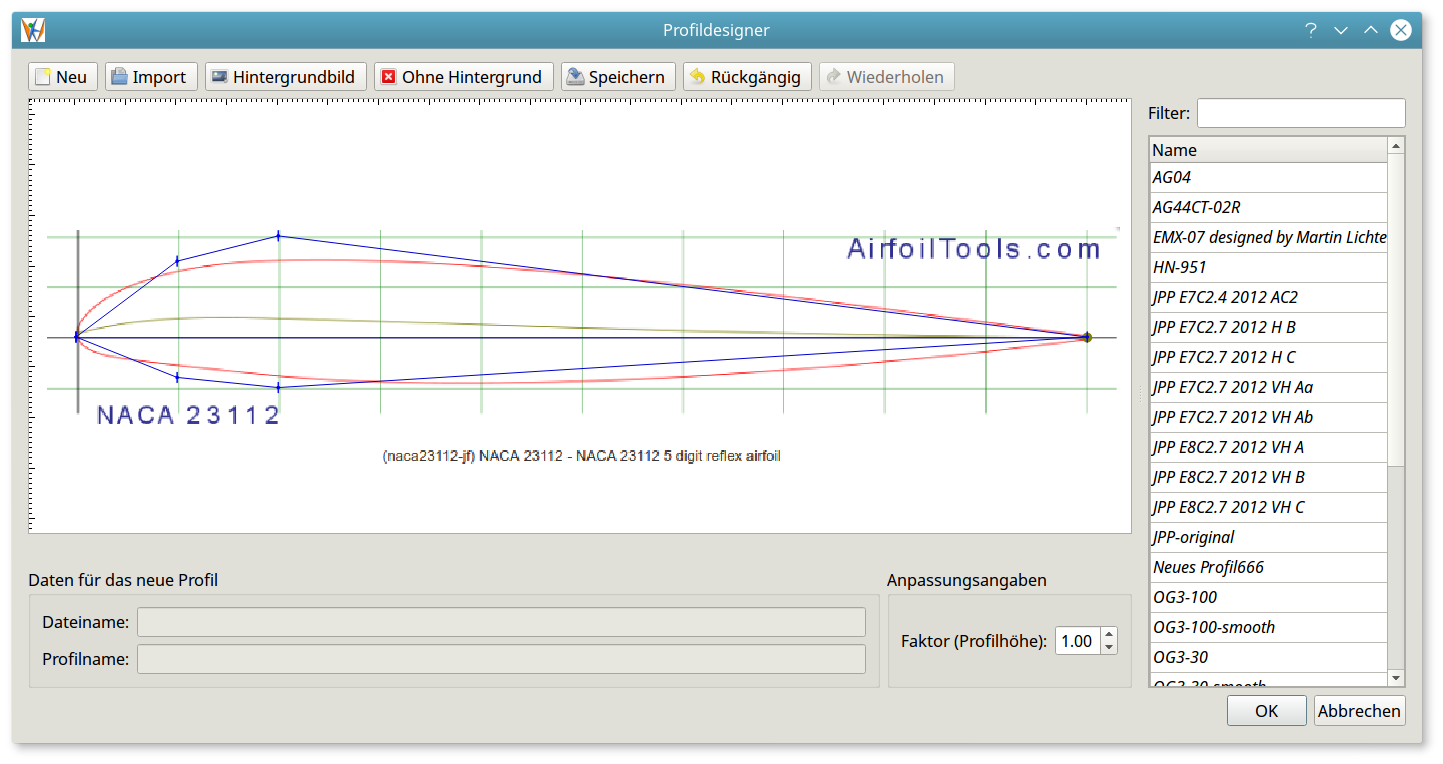

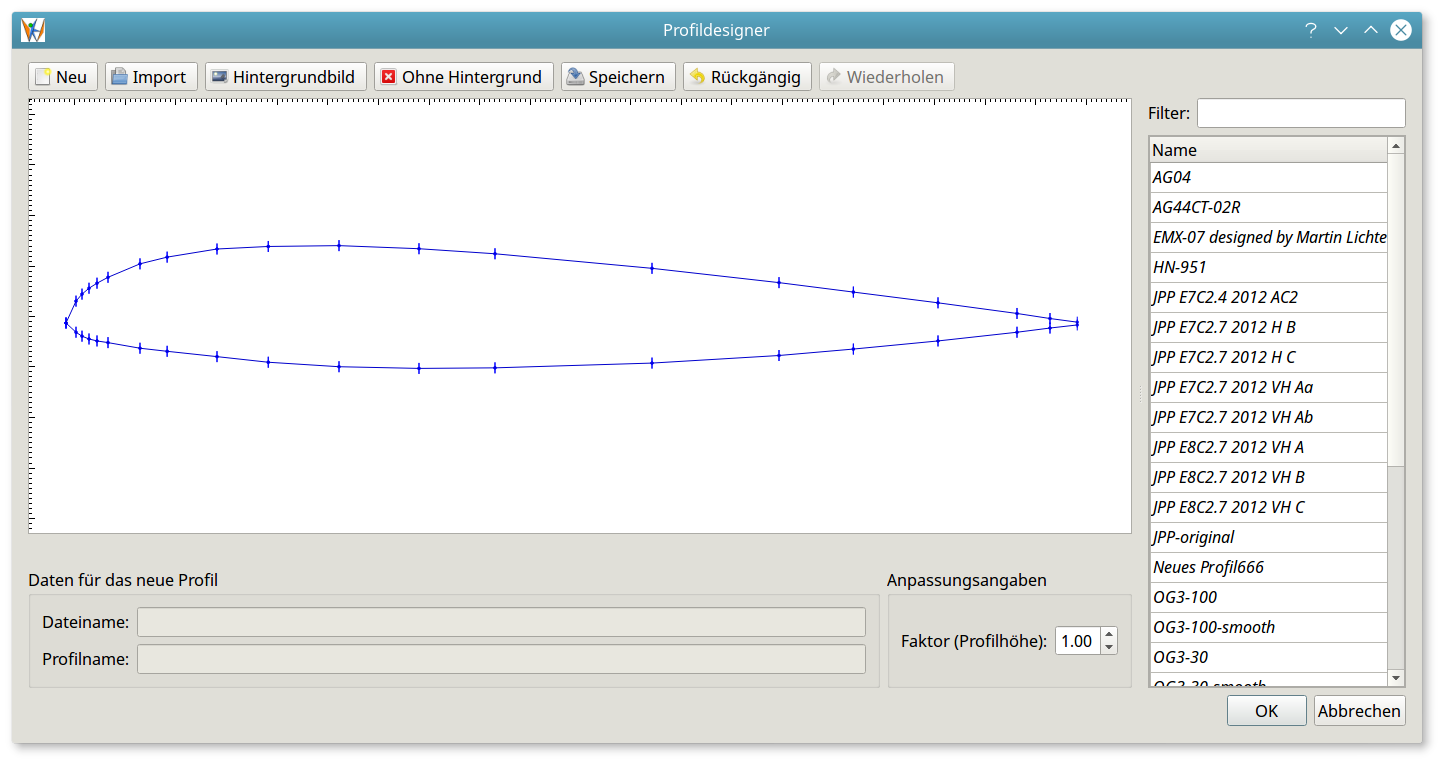

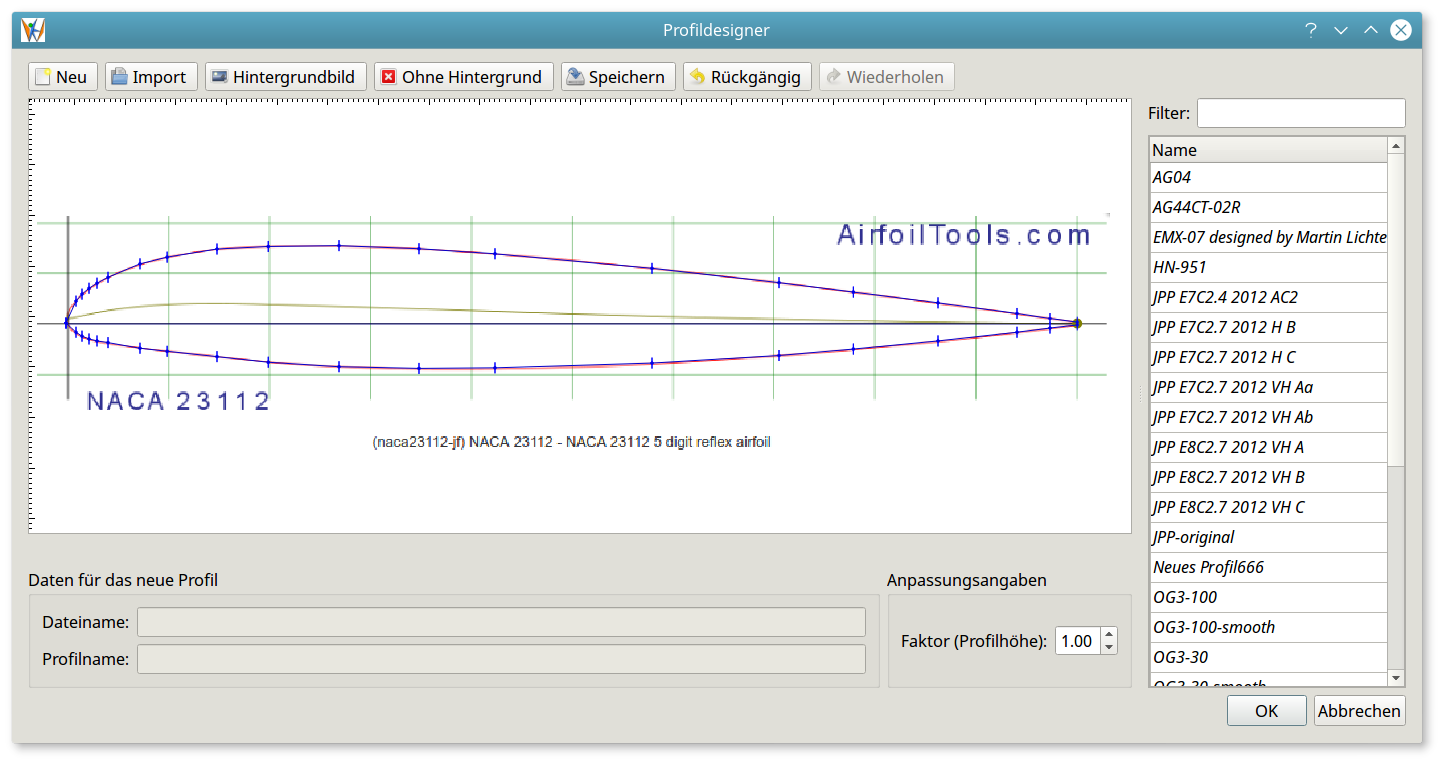

Die aus der aktuellen Version 1.3.1 bekannte Funktion "Profil importieren" wurde komplett überarbeitet und bietet jetzt auch die Möglichkeit, im Netz gefundene oder aus alten Magazinen eingescannte Profile nachzuzeichnen. Auf diese Art und Weise kommt man auch an jene Profile heran, die nicht bereits in der Form einer DAT oder COR Datei verfügbar sind. Die folgenden drei Bilder zeigen die Funktionalität des neuen Profildesigners: angefangen von einer Grundform mit eingebundenem Hintergrundbild, bis hin zum fertigen Profil.
Die Profilliste auf der rechten Seite hält alle importierten oder selbst erstellten Profile. Wird ein Profil nicht mehr benötigt, kann es aus der Liste (und somit von der Festplatte) gelöscht werden.
4. Löcher in Stützfüßen für einfacheres Abschneiden

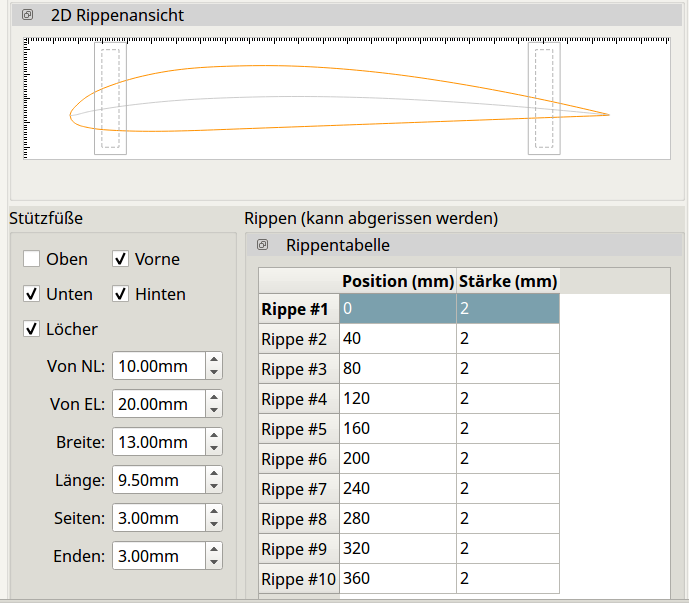

Um Stützfüße nach dem erfolgten Flügelaufbau einfacher wegschneiden zu können, haben wir die Option vorgesehen, entsprechende Aussparungen zu definieren:
Im DXF sieht es dann wie folgt aus:
5. 3D Export ins SCAD Format
Wenn Sie Ihr Flügel - oder Teile davon - gerne in einem 3D CAD Programm weiter bearbeiten wollen, steht Ihnen die 3D Exportfunktion zur Verfügung. Das unterstützte Dateiformat ist SCAD. Dieses läßt sich mit dem kostenlosen (open source) Programm OpenSCAD laden, betrachten, und als STL Datei abspeichern. Damit können Sie auch jene Ideen umsetzen, für die sich das parametrische Arbeitsmodell des Wing Helpers nicht eignet, oder die im Wing Helper noch nicht implementiert sind. Das heisst natürlich nicht, dass Wing Helper diese Funktionalitäten nicht auch unterstützen möchte! Die Hauptausrichtung von Wing Helper bleibt natürlich wie gehabt.
6. Ausblick auf weitere Kandidaten für 1.4.0
Letztendlich hier noch die Liste der Funktionen, die wir uns für 1.4.0 vorgenommen haben - wir sind gespannt, was davon sich bis zum vorgesehenen Freigabetermin Ende des Jahres ausgehen wird! Bitte beachten Sie, dass wir es nicht garantieren können, dass alle Funktionen auf dieser Liste rechtzeitig für 1.4.0 fertig sein werden. Jene, die es nicht in die 1.4.0 schaffen, werden aber auf 1.5.0 (oder später) verschoben.
- G-Code Export für Heissdraht CNC Maschinen
- Verbesserte Unterstützung für Querruder
- Einzelne Elemente sichtbar/unsichtbar schalten
- "Notizen" an einzelne Elemente anhängen
- Halbrippen
- "Einstellungen" Dialog - hier eine erste Liste der Kandidaten:
- Standardpfade
- Orientation im Paneelbearbeitungsfenster
- "Einnutungen" in der EL und NL
- Silhouette der "unbearbeiteten" Rippe im DXF mit ausgeben (nützlich für Deckrippen)
- UNDO / REDO für Paneeleditor
- "Verteilungsfunktion" für Rippen (um z.B. Rippen 1-4 in 4cm Abstand haben zu können, 5-10 in 5cm Abstand)
WIr hoffen, dass wir Ihr Interesse wecken konnten! Wenn Sie weitere Wünsche und Ideen haben, oder wenn Sie uns einfach so mal schreiben wollen, erreichen Sie uns wie gewohnt in unserem Forum, auf unserer Facebook Seite sowie unter der e-Mail Adresse Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!.
Mit freundlichen Grüßen,
Aleksandar Pozgaj
Wing Helper e.U.
